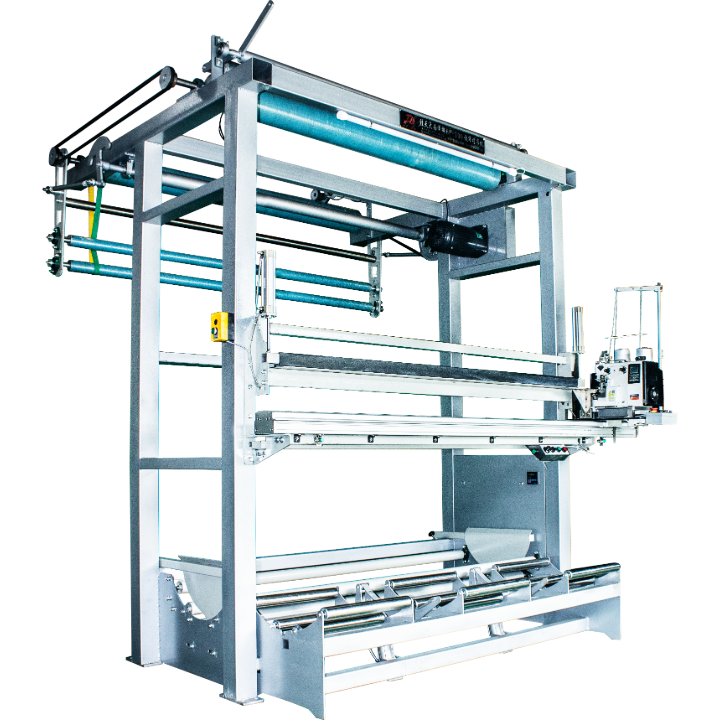

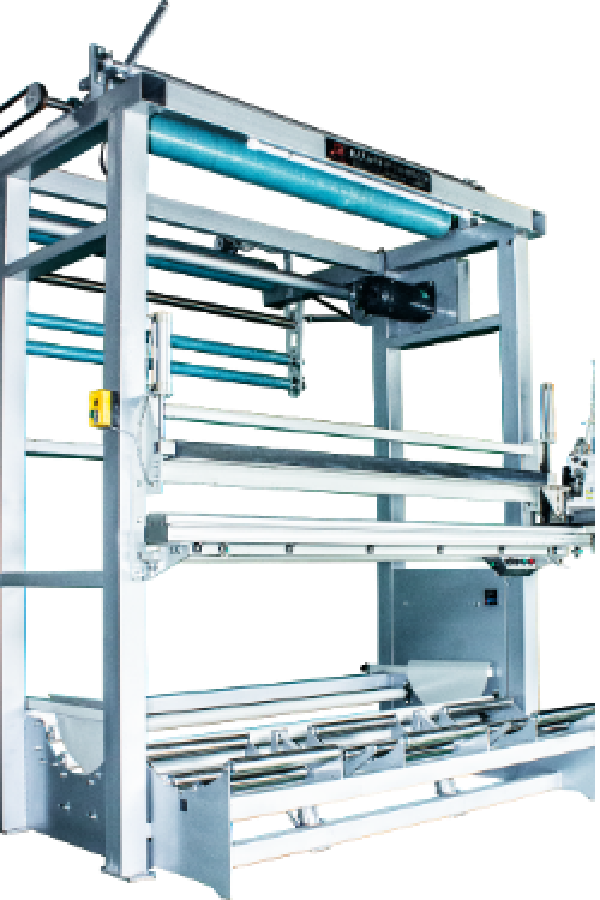

BF-100-接布放布摆布机

纵长 1910mm  |  宽 2550mm  |  高 2550mm

整机焊接稳固,导轨内嵌+膨胀螺丝固定,高速退卷不抖动。电动钩爪一键翻卷,布卷自动滚入退布槽,无布停机,适应各种厚度。集成包缝机自动缝接布头,剪余料、气动压杆防纬斜,缝头平整高效。省力省料,操作简单。

整机焊接工艺

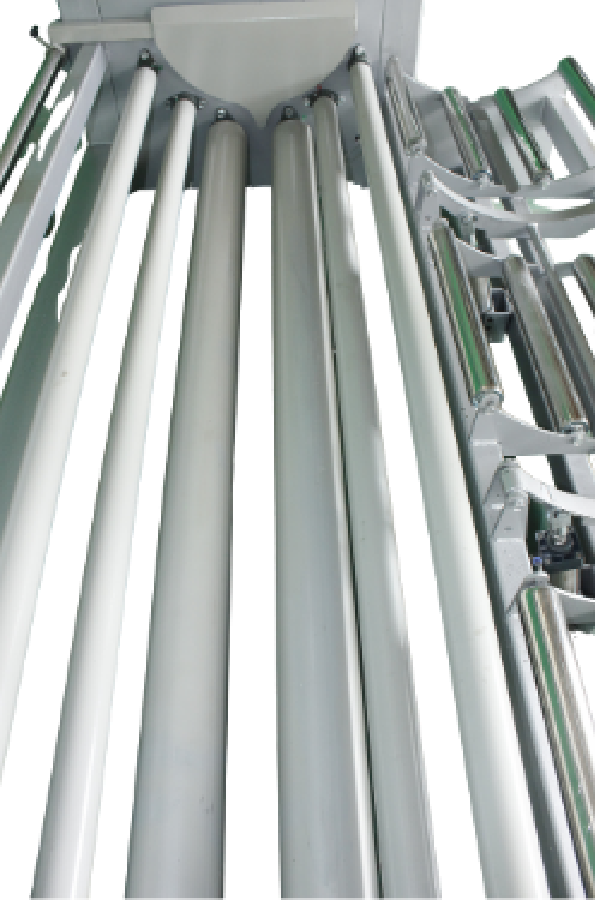

退布槽

气动翻斗

两线制包缝机

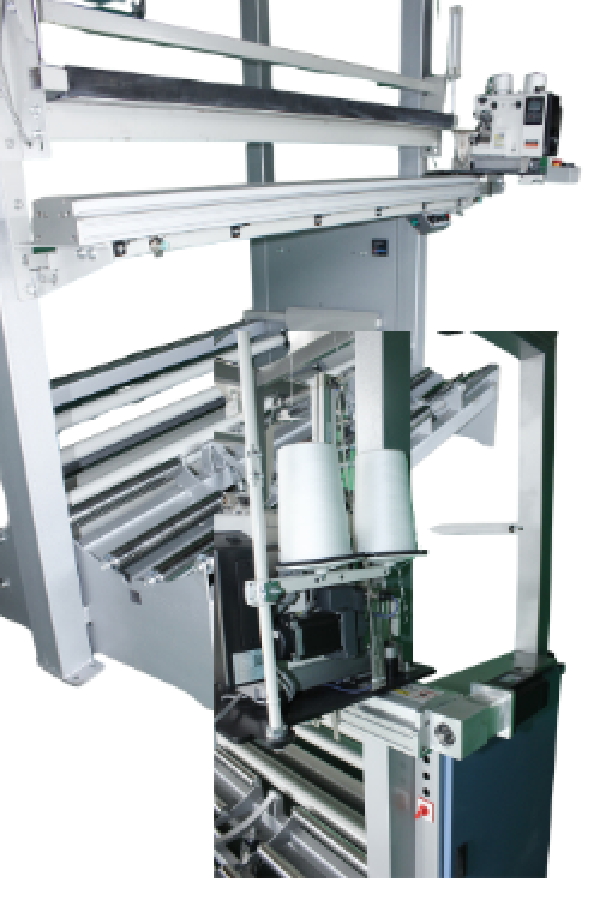

移动滑台模组

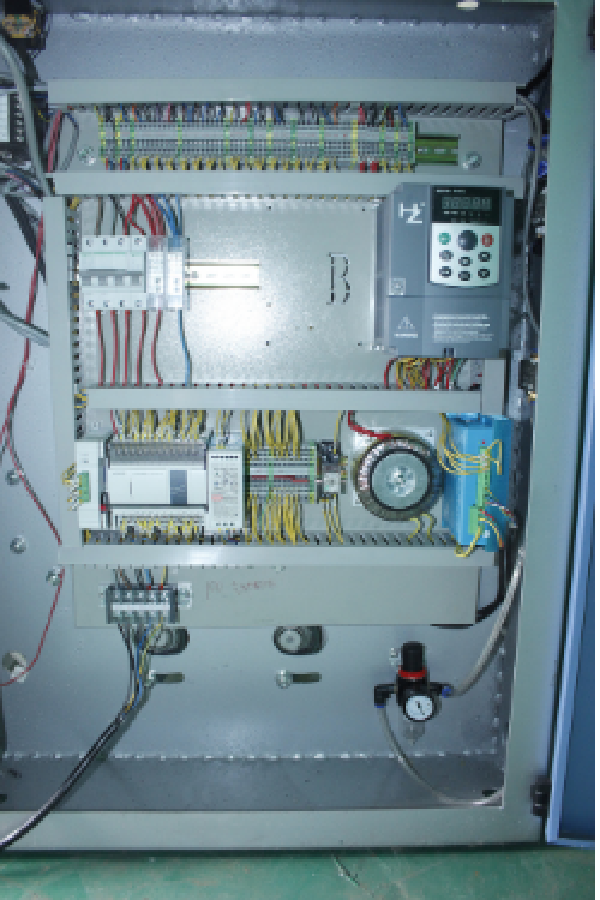

变频调速

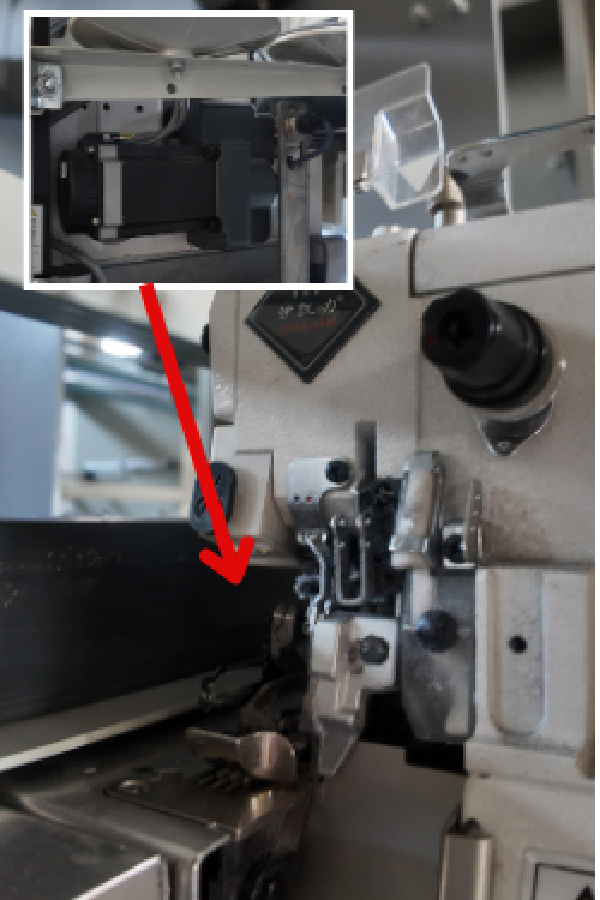

步进电机抬压脚

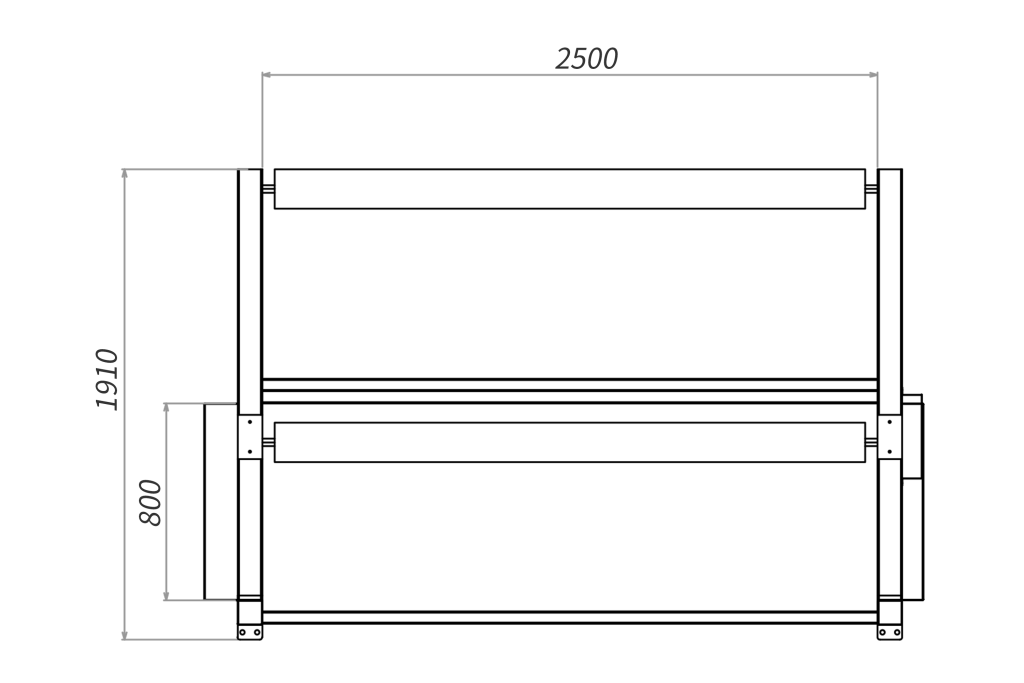

俯视图

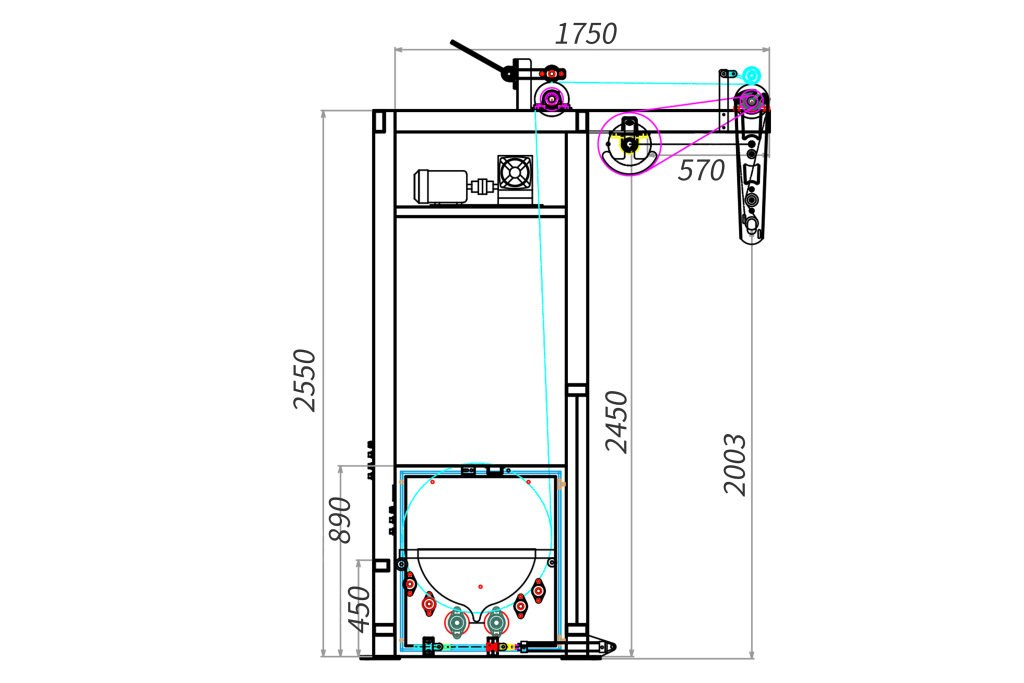

侧视图

机器参数



工作电压

380V E*E (A. B. C. N. PE) /50HZ/3kw

上辊筒

φ114mm糙皮辊筒

气压

0.7MPa以上;排气量:40L/min 以上

变频调速

1.5kw电流闭环矢量型变频

机器速度

0-100m/min

电子计米仪

米码制自由切换;定长自动停机;掉电记忆;带458通信

缝头机

两线制包缝机;步进电机驱动自动抬压脚;直驱节能静音单机头;自动剪线;压脚抬升高度可达10mm

有效门幅

230/360CM 特殊规格需定制

按键功能-调节区



电源-0/1

整机电源开关

主机调速-快/ 慢

调节机器运行速度

主机 – 倒/顺

调节机器收卷和倒卷状态

主机开

打开电机使能,允许用户调整机器速度

主机关

关闭电机使能,刹车停机

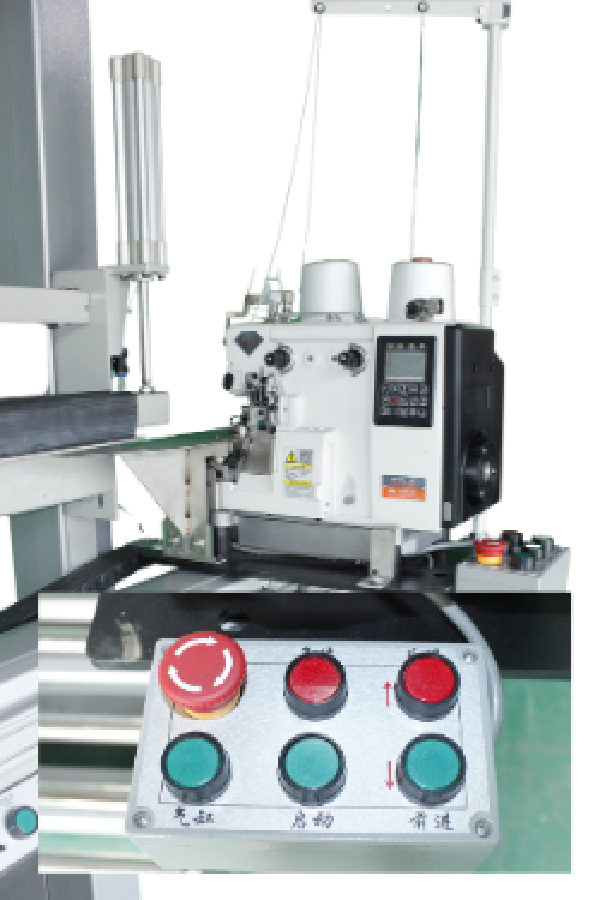

按键功能-缝头



急停

缝头机急停

气缸

气缸压布

复位

缝头回退至原始位置

启动

开始缝合布卷

后退

缝头后退

前进

缝头前进
