智能通信米数表DE01

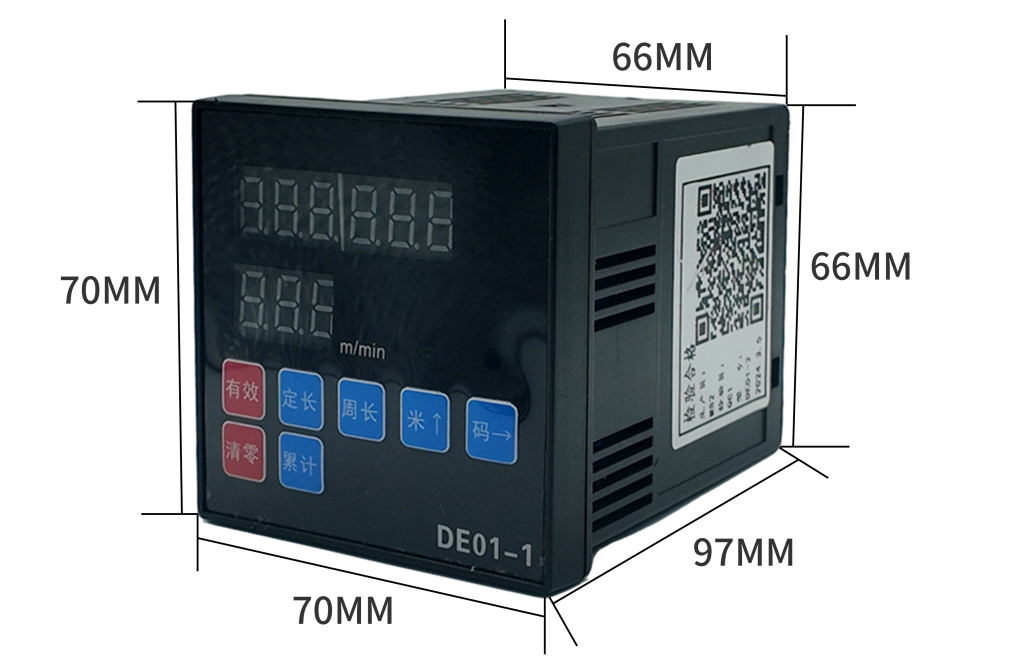

纵长 97mm ｜宽 70mm ｜高 70mm

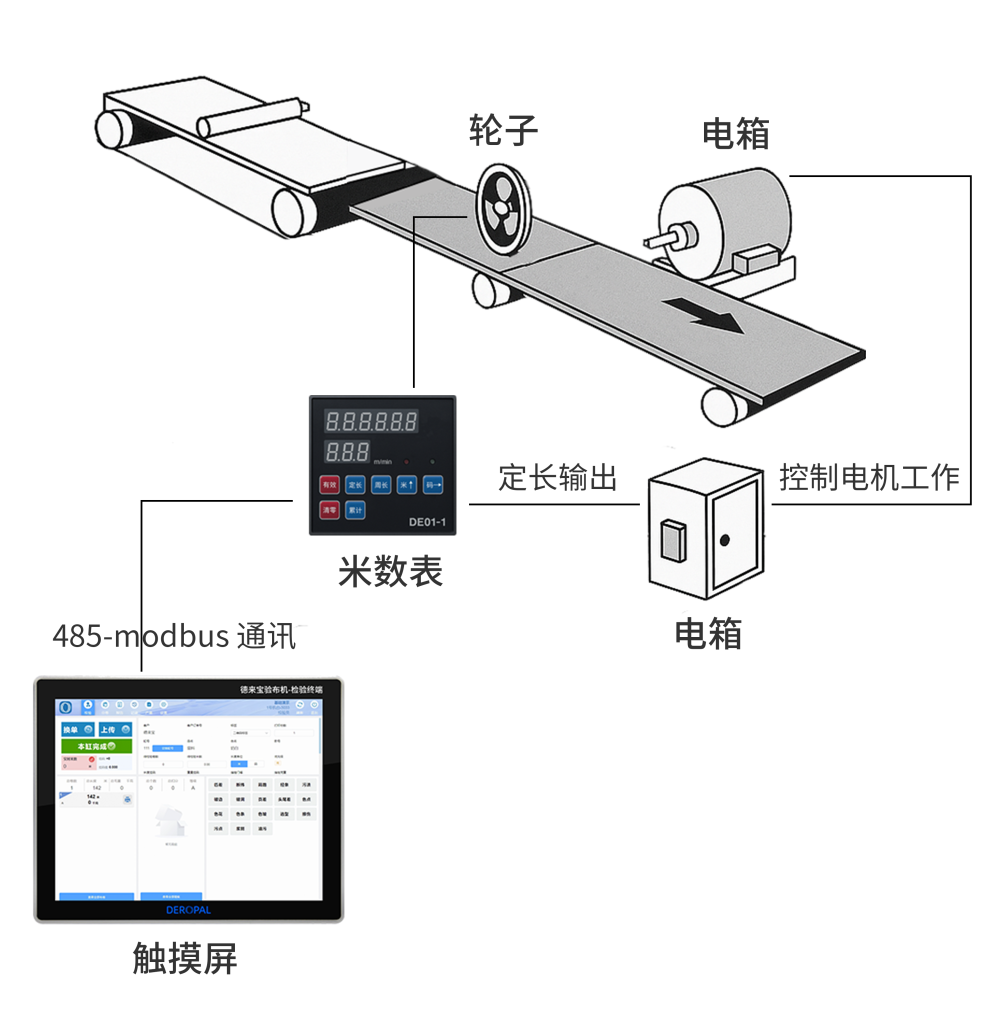

纺织专用验布机智能通讯米数表，485-modbus 通讯，标准配置，智能数显，可灵活修改单位、米数、定长、周长参数与 ERP 系统实现无缝集成。

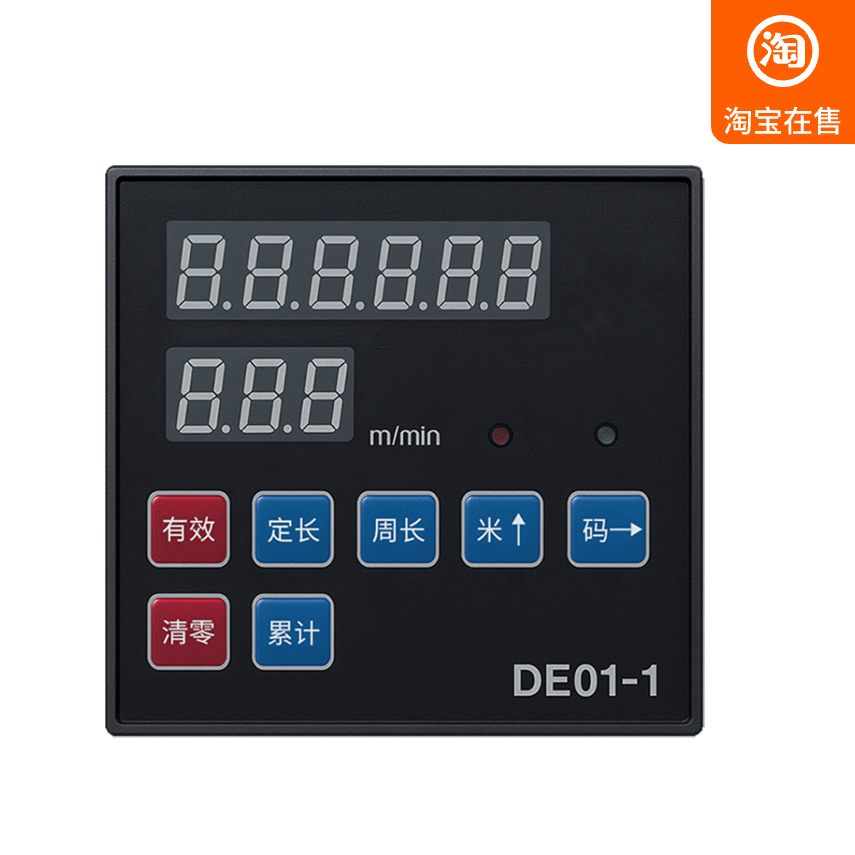

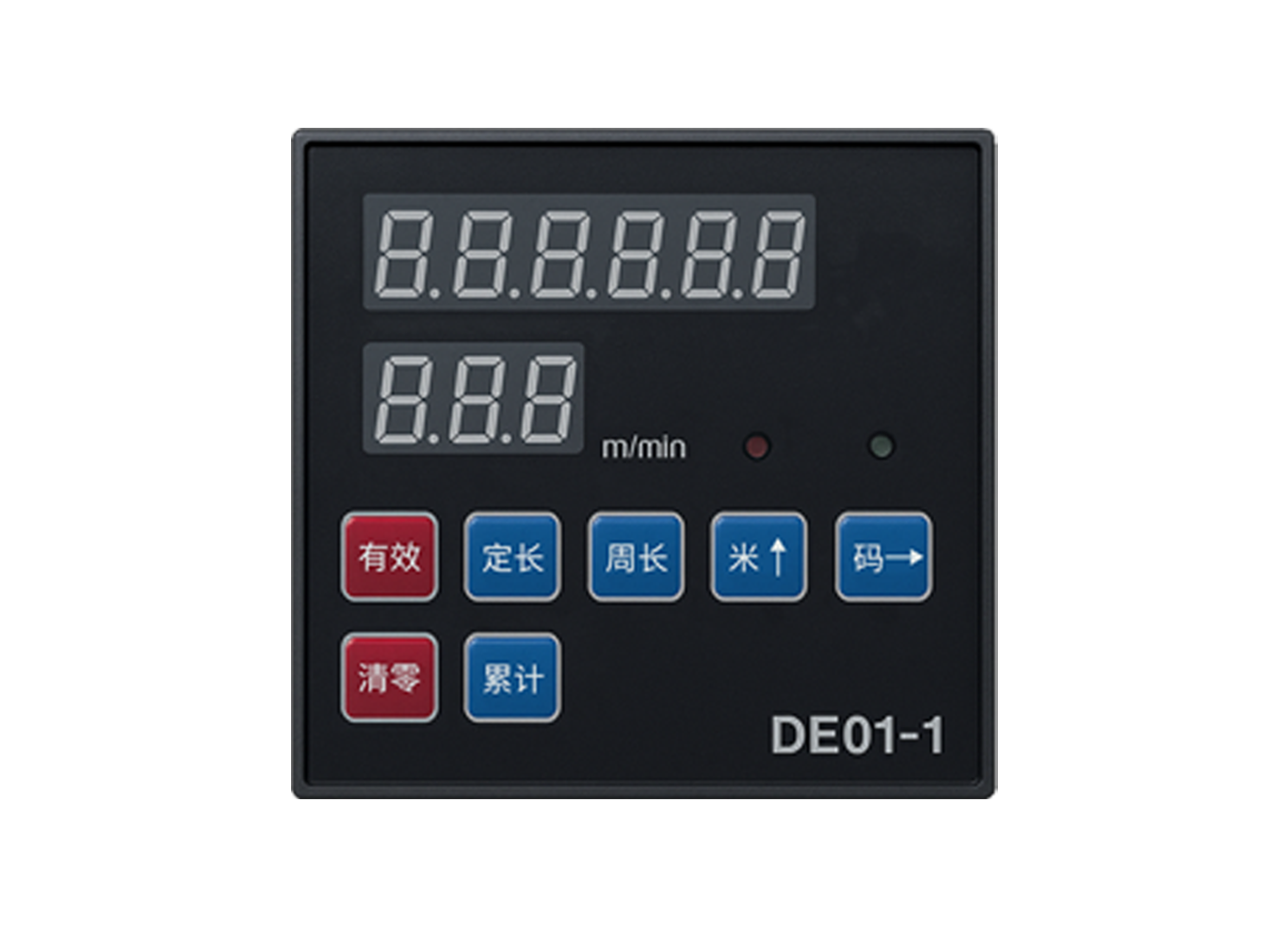

面板功能说明

1、布卷长度，小数点后两位

2、布卷速度

3、显示定长

按住“有效”和“定长”不放显示定长值

3、设置定长

长按“有效”和“定长”5秒后可设置定长值（数码管闪烁）使用“米制（加一）” 和“码制（右移一位） ”完成设置，5秒不操作保存数据并返回到工作状态

4、显示周长

按住“有效”和“周长”显示当前周长

4、设置周长

长按“有效”和“周长”5秒进入周长设置（数码管闪烁），使用“米制（加一）” 和“码制（右移一位） ”完成设置，5秒不操作保存数据并返回到工作状态

5、米

按住“有效”和“米制”切换为米制显示；在“设置”状态下灯闪烁，按一下加1，到最大值后置为0

6、码

按住“有效”和“码制”切换为码制显示；在“设置”状态下灯闪烁，按一下向右移位一位，到最右位置后，回到起始位置

7、清零

清掉当前计数值，累计值不变

8、查看累计

按住“有效”和“累计”显示累计值

8、清零累计

同时按下“清零、累计、有效”累计值被清掉

显示脉冲

按住“有效、周长、定长”显示当前脉冲

设置脉冲

长按“有效、周长、定长” 5秒进入脉冲数设置，使用“米制（加一）”和“码制（右移一位）”完成设置，5秒不操作保存数据并返回到工作状态

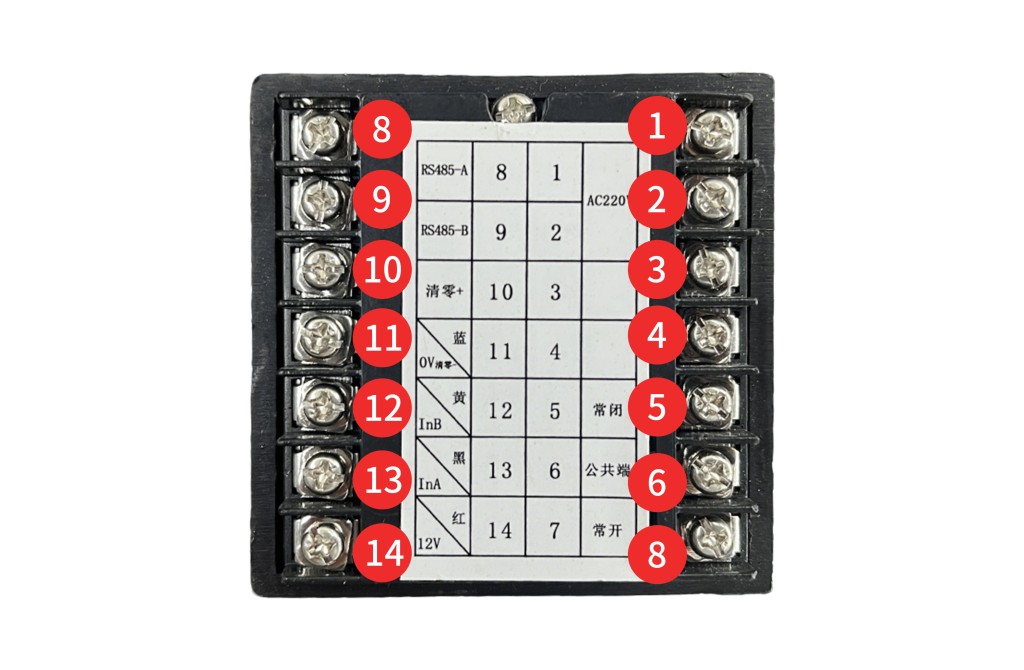

接线说明

AC220V

常闭

公共端

常开

RS485-A

RS485-B

清零+

0V清零-/蓝

InA/黄

InA/黑

12V/红
